Innovative HMI-Lösungen mit RAFI

Unser Alltag steckt voller Maschinen: Smartphone, Automobil, Computer, Kaffeevollautomat oder Aufzug – die Liste könnte beliebig erweitert werden. Die meisten Berührungspunkte mit Maschinen sind so alltäglich geworden, dass wir sie gar nicht mehr als solche wahrnehmen.

Aus diesem Grund machen sich viele Menschen auch keine Gedanken darüber, wie wir mit diesen Maschinen interagieren. Wir bei RAFI sind da anders. Als führender Hersteller von HMI Systems beschäftigen wir uns tagtäglich genau mit diesem Moment, mit der Schnittstelle zwischen Mensch und Maschine, mit dem Human Machine Interface. Unser Ziel ist es, diesen Moment zu einem bleibenden positiven Erlebnis zu machen.

Dabei verstehen wir uns als Lösungsanbieter. Das bedeutet: Sie bekommen Ihr Human Machine Interface mit allem, was dazugehört. Vom Touchscreen über Befehls- und Meldegeräte, Kurzhubtaster und elektromechanische Systeme wie Joysticks bis zu Elektronik, Software und Gehäuse. Bei RAFI bekommen Sie alles von einem Partner – als Plattformlösungen, in absoluter Spitzenqualität und mit schneller Time-to-Market. Von der Idee bis zum fertigen Produkt.

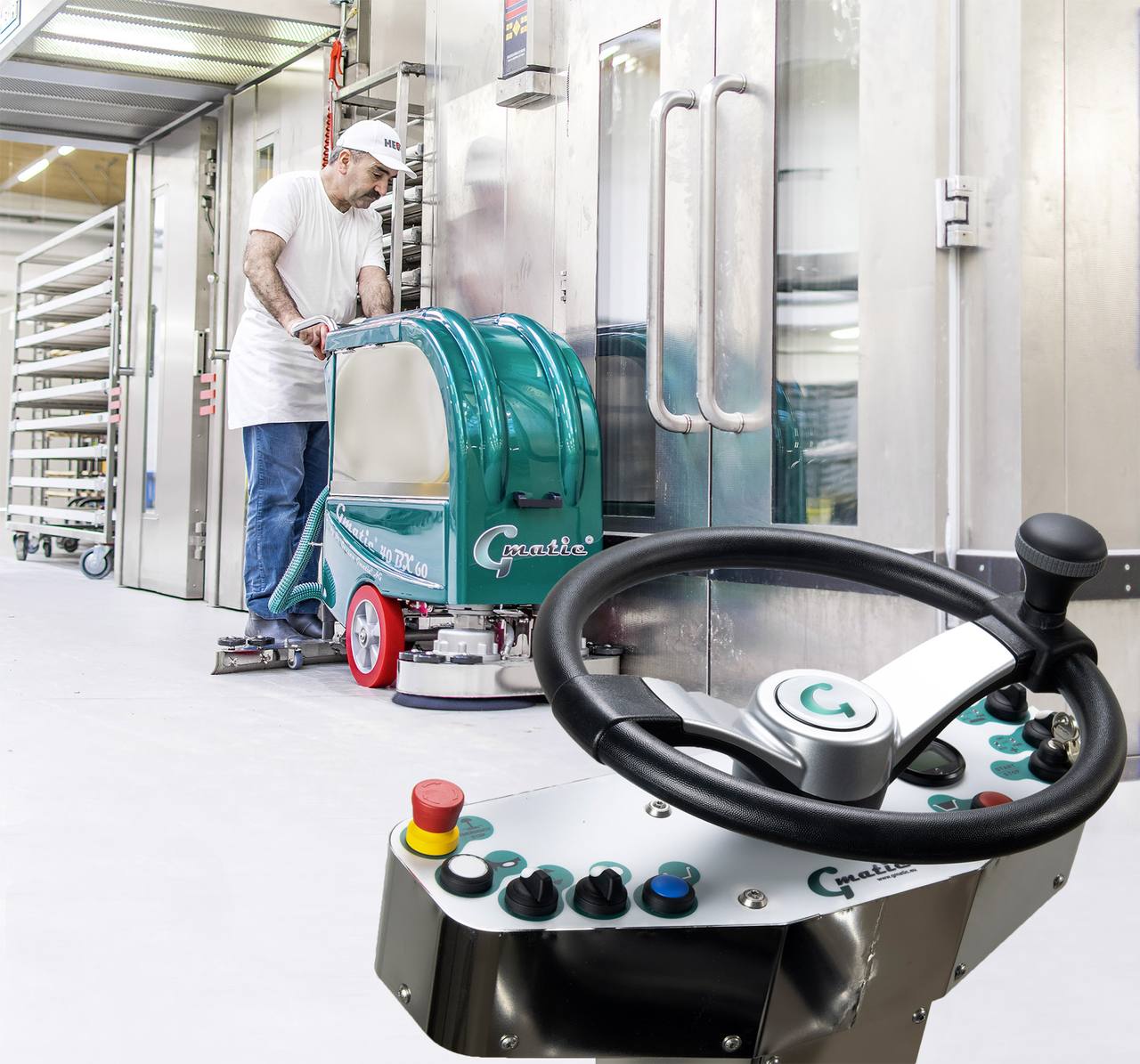

RAFI - Gansow
Fahrzeugtechnik - HMI

Verkehrsflächen-
reinigung

Bedienerfreundliches Steuerpult mit den Befehls- und Meldegeräten RAMO 22

Im Arbeitsalltag von Bodenreinigungsmaschinen muss die Bedientechnik einiges aushalten und neben mechanischen Einwirkungen auch manch rustikale Betätigung verkraften.

Deshalb setzt die Dr. Gansow Gmatic AG auf die montagefreundlichen und robusten Schalter der RAFI-Baureihe RAMO 22 als Bedieneinheiten in seinen hochwertig gefertigten Scheuersaugmaschinen Gmatic und Rotan.

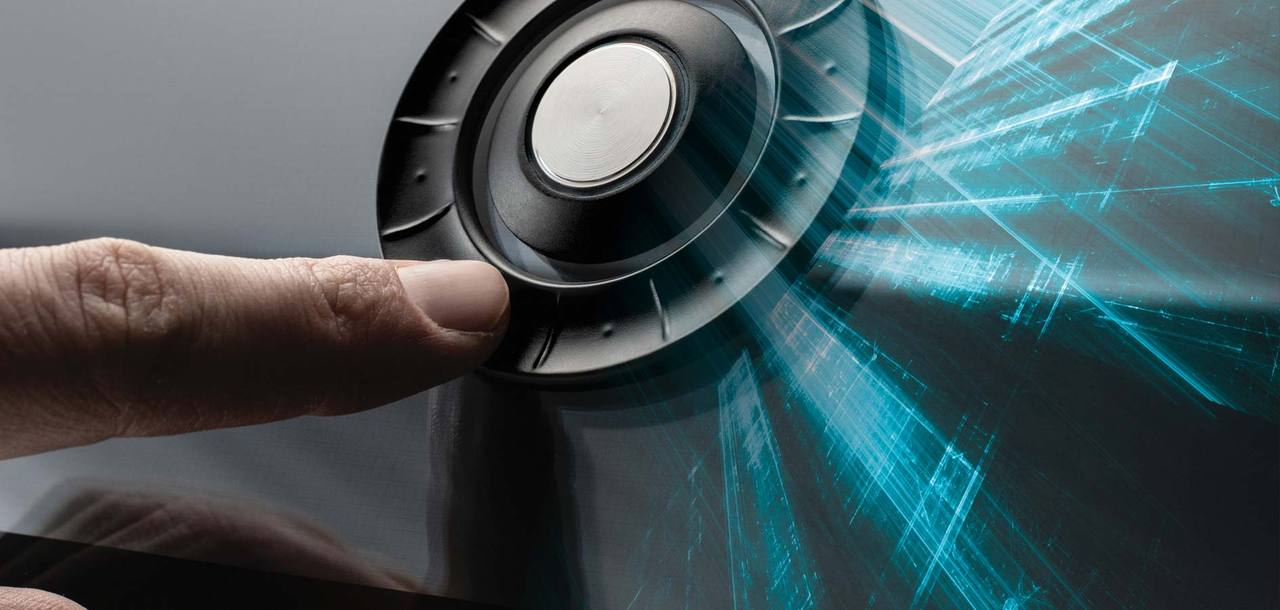

Nahaufnahme: FLEXSCAPE von RAFI wird bedient
Plattformen

MODULAR.ZUVERLÄSSIG. INNOVATIV.

Maßgeschneidert auf Ihre Anforderungen kommen unsere innovativen Plattformen immer dann zum Einsatz, wenn individuelle Bedienkonzepte für Maschinen und Geräte gefragt sind. Unser Portfolio umfasst Touchscreen-Technologien, Rechnerplattformen sowie Multifunktions-Bedienelemente wie Joysticks oder Dreh-Encoder. Dabei stehen wir Ihnen an jeder Stelle des Prozesses als Lösungsanbieter zur Seite, um Ihr Konzept in ein einzigartiges Produkt zu überführen. Darüber hinaus kümmern wir uns um die Entwicklung, Herstellung und alle Serviceleistungen.

...MEHR

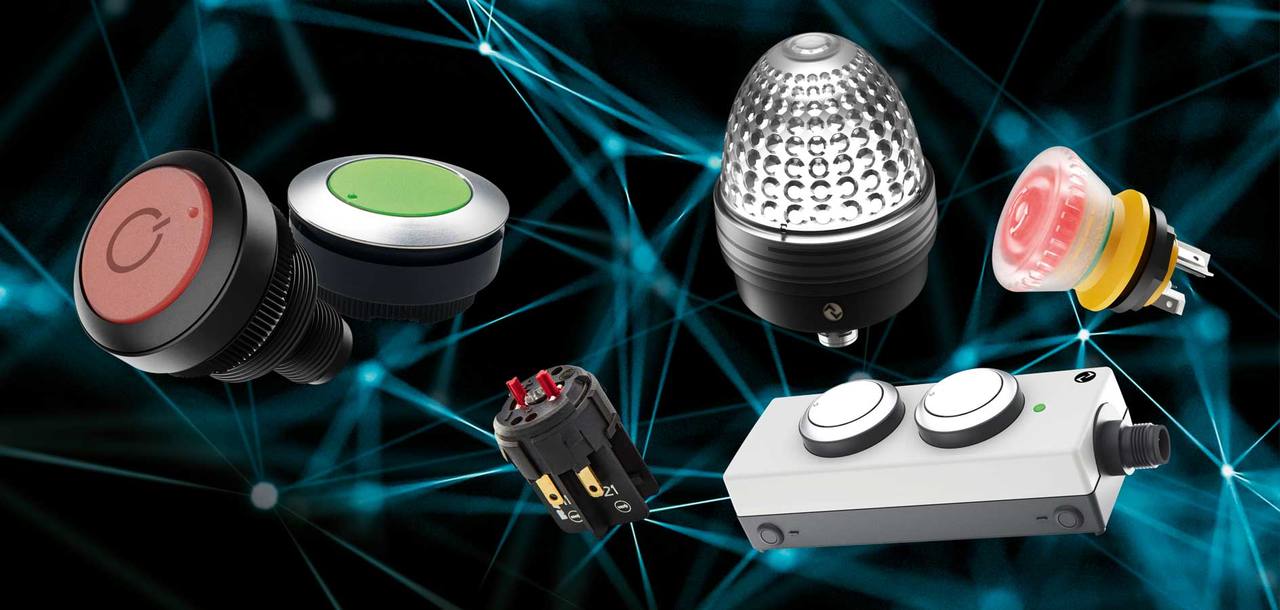

Auswahl von Befehls- und Meldegeräten von RAFI
BEFEHLS- UND MELDEGERÄTE

QUALITÄT, AUF DIE SIE SICH VERLASSEN KÖNNEN

Unsere Befehls- und Meldegeräte bewähren sich seit vielen Jahrzehnten in den unterschiedlichsten Einsatzgebieten. Heute sind sie aus vielen Human Machine Interfaces am Markt nicht mehr wegzudenken. Aber auch hier bleiben unsere Innovationen nicht aus: ob Plug&Play oder IO-LINK, unsere Produkte setzen Trends. Übrigens: alle Standard-Komponenten sind nicht nur bei uns direkt, sondern auch weltweit bei vielen Handelspartnern verfügbar.

...MEHR

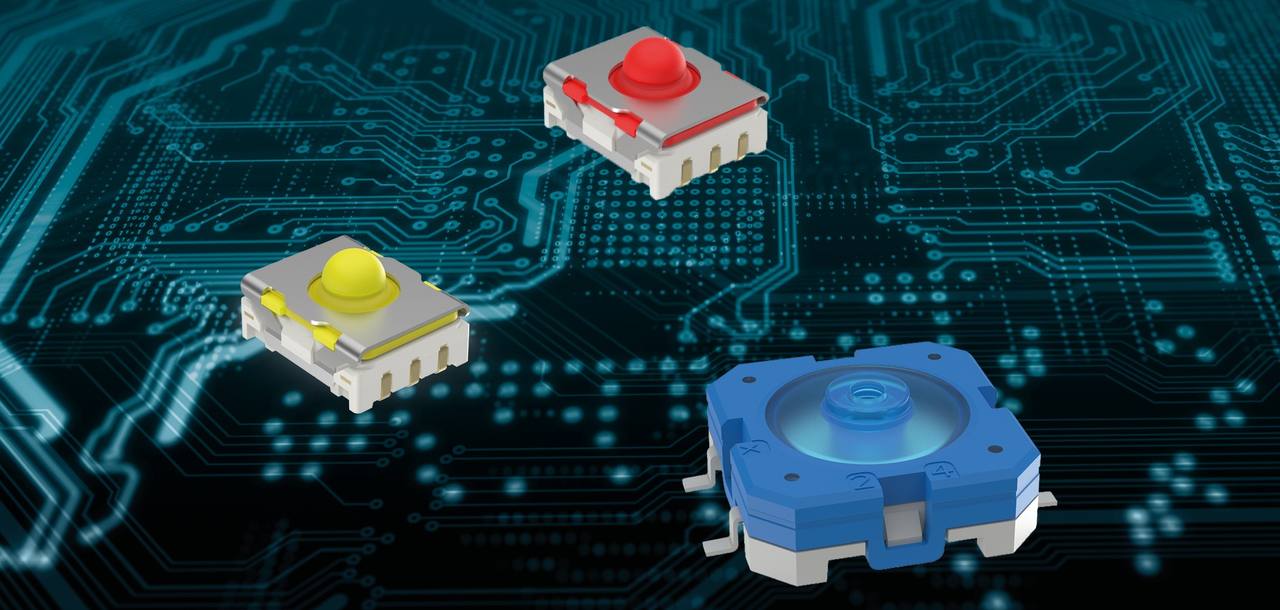

RAFI Mikrotaster
Mikrotaster

NICHTS DEM ZUFALL ÜBERLASSEN

RAFI-Mikrotaster sind ideal für den Einsatz in den Branchen Automotive, Maschinenbau, Signalbau und Mess-, Steuerungs- und Regeltechnik geeignet. Dort kommen sie seit Jahrzehnten zum Einsatz und schalten sicher – aufgrund ihrer Qualität natürlich auch in unseren HMI-Systemen. Hier finden Sie eine breite Palette an Mikrotastern für Ihr Projekt, die Sie auch weltweit über Handelspartner beziehen können.

...MEHR

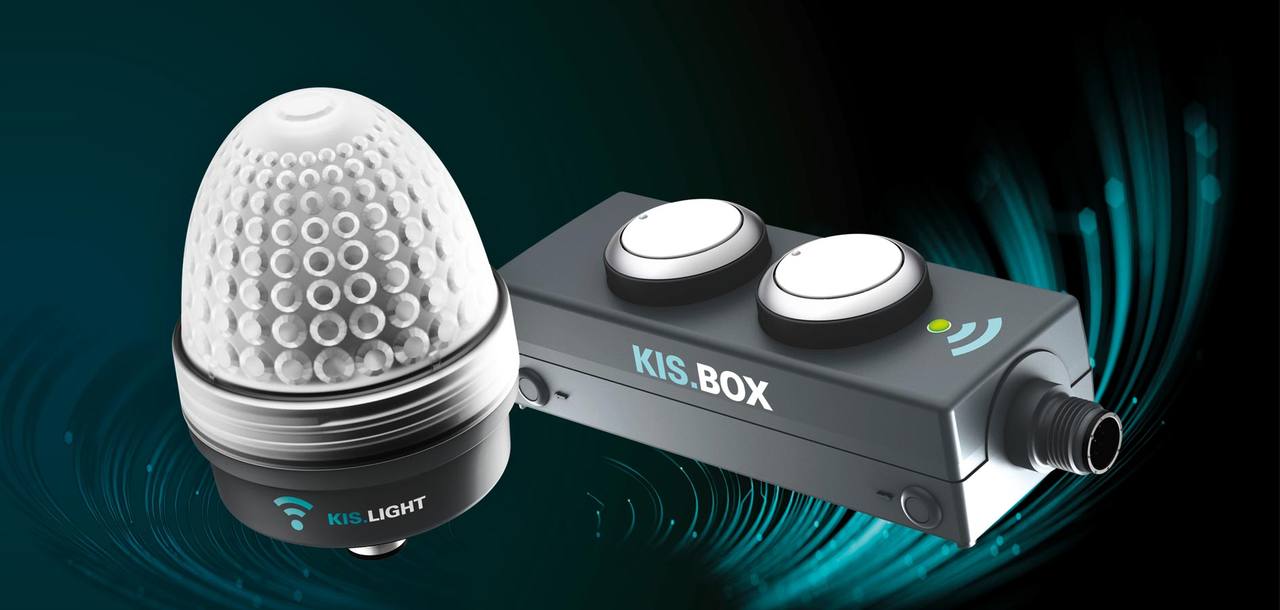

KIS.LIGHT und KIS.BOX von RAFI
DIGITALE LÖSUNGEN

Optimieren leicht gemacht

Einfach digitalisieren, überall dort wo Menschen arbeiten – auch an entlegenen oder Handarbeitsplätzen. Mit diesem Ziel sind wir bei RAFI gestartet und bieten Ihnen mit KIS.ME die innovative Lösung dafür. Im Handumdrehen machen Sie Ihr Unternehmen transparenter, indem Sie beispielsweise manuelle Prozesse vernetzen und optimieren – ganz ohne zusätzliche Programmierung oder Unternehmensberatung. Anschließen, einrichten und loslegen. Ganz nach dem Motto: „Keep it simple. Manage everything“. Probieren Sie es einfach aus.

...MEHR

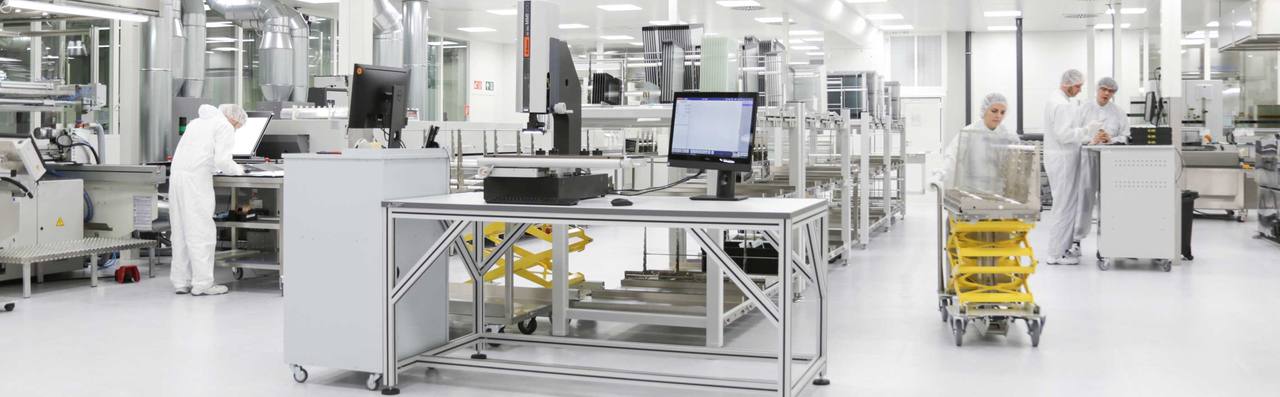

Einblick in die Touchproduktion von RAFI
Technologien

NICHTS DEM ZUFALL ÜBERLASSEN

Als Technologieführer haben wir einen hohen Qualitätsanspruch an uns und unsere Produkte. Darum produzieren wir unsere HMI-Systeme zum größtmöglichen Teil selbst: Touchsensoren, Druck, Metallbearbeitung, Elektronikfertigung oder Kunststoffspritzguss – bei RAFI kommen modernste Maschinen für bestmögliche Qualität zum Einsatz. Für den Druck Flachbett-Siebdruck-Maschinen, vollautomatische Zylinderdruck-Maschinen, Digitaldruckmaschinen, Tamponprint-Maschinen und Heißprägemaschinen. Im Kunststoffbereich hydraulische und vollelektrische Spritzgussmaschinen sowie verschiedene Sonderverfahren für das Umspritzen von Glas, Zwei-Farben- und Mehrkomponenten-Spritzguss. Metall bearbeiten wir spanend und spanlos auf CNC-Bearbeitungszentren, zusätzlich nutzen wir verschiedene Bolzeneinpress- und Schweißtechniken. Für unsere Touchsensoren „made in Germany“ nutzen wir Laserstrukturierung der ITO-Schichten, Feinleiterdruck zur Verbindung der Sensorpunkte, elektrische Verbindungstechnik mittels Heißsiegelverfahren, Vakuumlaminierung der Deck- und Sensorgläser sowie Optical Bonding zwischen Touchscreensensor und Display. Abschließend montieren wir die Systeme natürlich auch selbst – manuell, teil- und vollautomatisch. Zur Elektronikfertigung erfahren Sie mehr im Bereich EMS.

Zwei RAFI-Mitarbeiter in einem Meeting
Zulassungen

VIELE BRANCHEN VERTRAUEN RAFI

Führende Unternehmen unterschiedlichster Branchen setzen auf HMI-Systeme von RAFI. Die Ansprüche an Qualität, Zuverlässigkeit und Sicherheit sind dementsprechend hoch. Dass unsere Produkte diese erfüllen, bestätigen zahlreiche Zulassungen und Zertifikate. Angefangen bei CE- und UL -Konformität über Medizintechnik, Maschinenbau oder Landmaschinen bis zu funktionaler Sicherheit. Alle Zertifikate finden Sie hier.

RAFI-Mitarbeiter in einem Meeting.
Service

Für Zufriedenheit von Anfang bis Ende

Wer führende Produkte liefert, braucht einen dementsprechenden Service. Damit das Gerät auf lange Zeit Ihren Vorstellungen entspricht, kümmern wir uns über Qualifizierung und Zulassungen hinaus um den gesamten Prozess: Persönliche Beratung, Projektleitung, technische Koordination, Engineering, Entwicklung, Materialwirtschaft, Betriebsmittelbau, Prüfungskonzept, Traceability, Reparaturservice, Qualitätssicherung und After-Sales-Service.

RAFI-Mitarbeiterin im Gespräch
HMI

Human Machine Interface, Mensch-Maschine-Schnittstelle, HMI Systems – was ist was?

Die Begriffe Mensch-Maschine-Schnittstelle und Human Machine Interface, häufig abgekürzt als HMI, meinen per Definition eine Funktion oder Komponente, mit der Menschen Maschinen steuern und mit ihnen interagieren können. Oft sind diese Schnittstellen mittlerweile Touchscreens – auch im industriellen Bereich. Von ganzen HMI-Systemen wird gesprochen, wenn neben der eigentlichen Schnittstelle auch beispielsweise das Gehäuse, die Software und weitere Befehlsgeräte wie Taster und Schalter mit abgebildet werden sollen.

WORAUS BESTEHT EIN HUMAN MACHINE INTERFACE?

... Mehr

Wie schon erwähnt, dominiert der Touchscreen momentan den Markt der HMI-Geräte. Doch eine Schnittstelle zwischen Mensch und Maschine muss nicht immer ein kapazitiver Bildschirm sein. Befehlsgeräte, Tastaturen, Joysticks oder Joycoder können diese Aufgabe in der Praxis ebenso übernehmen. Die Wahl hängt dabei immer von der individuellen Aufgabe ab. Muss beispielsweise Blindbedienung gewährleistet sein, eignet sich ein einfacher Schalter möglicherweise genauso gut wie ein Touchscreen mit Krafterkennung und Haptik-Feedback. Bei steigender Komplexität, beispielsweise in der Automatisierung, ist ein HMI-Panel mit Touch sicher sinnvoll. Diese Hochleistungs-HMI müssen oft eine Vielzahl an Funktionen abbilden: Datenvisualisierung, verschiedene Steuerungsebenen, multiple Eingabemöglichkeiten. Die Vorteile eines Touchscreens überwiegen hier natürlich. Trotzdem wird dieser meist noch mit zusätzlichen Elementen wie einer Tastatur, elektromechanischen Systemen oder anderen Hardwarekomponenten kombiniert, um den hohen Anforderungen an Sicherheit und Usability gerecht zu werden. Was in der Praxis dann Anwendung findet, muss natürlich bereits in der Entwicklung bedacht werden.

... Weniger

Die Mensch-Maschine-Schnittstelle in verschiedenen Industriesegmenten

Die eben angesprochenen Anforderungen an Usability und Sicherheit des HMI unterscheiden sich je nach Anwendungsgebiet. Darum lohnt es sich, auf manche Industriesegmente oder Branchen einen genaueren Blick zu werfen, um zu verstehen, welche Unterschiede es bei Mensch-Maschine-Systemen gibt. Ein Thema, das viele Fachkräfte aus Entwicklung, Konstruktion und Einkauf umtreibt, ist die Langzeitverfügbarkeit. Vor allem im Touch-Bereich werden Serien häufig abgekündigt, sobald neue Versionen auf dem Markt sind. Hier ist ein zuverlässiger Partner das A und O. Aus diesem Grund stellt RAFI die Sensoren für die Touchscreens selbst her. Das sichert zum einen die Qualität, zum anderen verschafft es den Partnern jahrelange Planungssicherheit.

... Mehr

Fahrzeugtechnik
Die Fahrzeugtechnik ist äußerst vielfältig. Vom gewöhnlichen Kraftfahrzeug über hoch entwickelte Traktoren bis hin zur Pistenraupe möchte hier alles, was fährt, mit einem passenden HMI versorgt werden. Im Automobilbereich rücken hier neben der Sicherheit immer mehr Multimedia- und Assistenzsysteme in den Vordergrund. Nicht umsonst findet sich auf beinahe jedem Quadratzentimeter mancher Autos ein Touchscreen, Taster oder Schalter. Der Trend geht hier aber momentan eher in Richtung Reduktion und Konzentration der Funktionalitäten auf ein HMI. Der amerikanische Elektromobilitäts-Pionier Tesla hat dies mit seinem Touch-Konzept bereits vorgemacht. Wir dürfen gespannt sein, wie die klassische Automobilindustrie in Zukunft darauf reagiert.

In der Landtechnik steht natürlich auch die Benutzerfreundlichkeit an oberster Stelle. Doch hier sind die Ausprägungen deutlich individueller. Schließlich müssen je nach Einsatzgebiet verschiedene Geräte angesteuert werden. In modernen Traktoren kommen darum häufig HMI-Panels zum Einsatz, die industrietaugliche Touchscreens mit Joysticks, Befehlsgeräten und Folientastaturen kombinieren. Dann spricht man von sogenannten Armrests, bei denen auch die Ergonomie eine zentrale Rolle in der Entwicklung spielt. Schließlich sollten bei der Bedienung keine durch das HMI verursachten Ermüdungserscheinungen auftreten.

Im Sonderfahrzeugbau sind die bestimmenden Themen ähnliche: Sicherheit, Ergonomie und Usability – bei hoher Individualität. Das ist einfach zu erklären: Eine Pistenraupe, mit der im Skigebiet Snowparks präpariert werden, hat ganz andere Anforderungen an ein HMI als ein Schneepflug zum Räumen der regionalen Verkehrsadern. Bei diesen mobilen Maschinen ist die kundenspezifische Entwicklung die Regel. Ob Joysticks, Touchscreens, Befehlsgeräte oder Tastaturen zum Einsatz kommen, wird hier in enger Abstimmung mit dem Kunden entschieden. Doch auch hier kommen meist Kombinationen aus vielen verschiedenen Elementen zum Einsatz.

Medizintechnik

Sicherheit ist im Healthcare-Bereich das oberste Gebot. Elektromedizinische Geräte dürfen keine unvorhergesehenen Ausfallzeiten haben, schließlich geht es mitunter um Leben und Tod. Darum sind die Zulassungs- und Qualifizierungsprozesse in dieser Branche langwierig und intensiv. Da die Blindbedienung während Operationen und Untersuchungen häufig ein Muss ist, wird in der Medizintechnik meist mit Elementen gearbeitet, die ein haptisches Feedback geben. Seit kurzer Zeit können dies auch medienbeständige Touchscreens mit Krafterkennung sein. Meist in Kombination mit Befehlsgeräten wie Tastern und Schaltern, um nichts dem Zufall zu überlassen.

Eine weitere Herausforderung besteht oft in der Wahl der richtigen Materialien. Schließlich müssen diese der permanenten Reinigung mit bakteriziden, viruziden und fungiziden Reinigungsmitteln standhalten, die häufig recht aggressiv sein müssen, um die gewünschten Wirkungen erzielen zu können.

Um dem Bediener eine möglichst angenehme Nutzung des HMI zu ermöglichen, sollte natürlich auch die Verarbeitung stimmen. Die technisch beste Maschine nützt nichts, wenn beispielsweise eine gewisse Spaltfreiheit nicht gegeben ist. Hierbei macht es auch keinen Unterschied, ob wir über Ultraschall-, Chirurgie- oder Beatmungsgeräte sprechen.

Industrie

Produktivität, Effizienz, Prozessoptimierung – in der Industrie zählen Ergebnisse. Egal, ob wir uns im Maschinen- und Anlagenbau, in der Elektrotechnik oder im Bereich Messen-Steuern-Regeln befinden. Ein Human Machine Interface muss also in erster Linie die Maschinen und Anlagen zuverlässig in Gang setzen. Zum Beispiel Papier- und Druckmaschinen, Leder- und Textilmaschinen oder auch Industrieroboter. Vor allem im Bereich der Robotik kommen immer öfter mobile HMI-Panels, sogenannte Smartpads, zum Einsatz, die mit einem industrietauglichen Tablet verglichen werden können. Sie ermöglichen dem Bediener eine absolut flexible Bedienung.

Darüber hinaus erledigen Mensch-Maschine-Schnittstellen in der Industrie häufig Aufgaben, die über die reine Steuerung hinausgehen. Der Benutzer kann auf dem jeweiligen HMI Informationen über Zustände abfragen, Abläufe einsehen und verschiedene Werkzeuge ansteuern. Die Anzeige aller Anwendungen ist dann oft in Form eines individualisierbaren Dashboards aufgebaut. Dafür arbeiten im Hintergrund Software, Rechnereinheit und Betriebssystem Hand in Hand, die bei erfahrenen HMI-Anbietern oft mit angeboten und entwickelt werden. Häufig wird selbst die Anbindung ans SCADA-System mit angedacht und übernommen.

Design

Ein Aspekt, den wir noch nicht thematisiert haben, ist das Design. In quasi allen Bereichen spielt es eine immer zentralere Rolle. Maschine ist eben nicht gleich Maschine. Eine Unterscheidung ist beim heutigen Entwicklungsstand oft nur über das Design möglich. Hier sprechen wir aber nicht ausschließlich über Farbe und Form des Äußeren, sondern auch explizit über das UX-(„User Experience“)Design. Das Erlebnis des Bedieners wird optimiert, Bedienfehler gleichzeitig minimiert.

HMI-Systeme als Teil von SCADA-Systemen

Was hat HMI mit SCADA („Supervisory Control and Data Acquisition“ oder übergeordnete Steuerung und Datenerfassung) zu tun? SCADA-Systeme dienen der zentralen Steuerung einer Anlage oder gesamten Fabrik. In ihr sind häufig verschiedene HMI-Systeme integriert, um einzelne Maschinen, Anlagen, Prozesse oder Geräte steuern und überwachen zu können. Ein SCADA-System oder Steuerungssystem komplett ohne Human Machine Interfaces gibt es im Grunde genommen nicht.

Technologien zur Herstellung von HMI-Systemen

Um ein Human Machine Interface herzustellen, braucht es ausgeprägtes Praxiswissen in Entwicklung und Fertigung. Verschiedene Bereiche müssen Hand in Hand arbeiten, um zu einem zufriedenstellenden Endergebnis zu kommen. Die komplette Integration aller Beteiligten in einen reibungslosen Prozess stellt dabei eine der größten Herausforderungen dar. Vor allem, weil viele HMI-Hersteller gewisse Prozessabschnitte auslagern. RAFI hingegen übernimmt alle Schritte, von der Idee bis zum fertigen Produkt, selbst – sofern der Kunde dies möchte. Um dies gewährleisten zu können, haben wir uns mit den Jahren eine Fertigungstiefe aufgebaut, die ihresgleichen sucht: Touchproduktion, SMT-Bestückung, THT-Bestückung, Metallbearbeitung, Kunststoffbearbeitung, Werkzeugbau, Prüfmittelbau und viele weitere Abteilungen sorgen an unseren Standorten für die richtige Qualität der einzelnen Elemente. Schließlich bekommen Sie Ihr Human Machine Interface bei RAFI mit Gehäuse, Befehlsgeräten, Touchscreen, Joystick, elektromechanischen Systemen, Software, Betriebssystem und Rechnereinheit.

Mensch und Maschine in der Zukunft

Natürlich entwickelt sich auch der HMI-Markt immer weiter. Die Steuerung eines Human Machine Interface über Mimik, Gestik und Sprache nimmt vor allem im Consumer-Bereich immer mehr zu. Im industriellen Bereich brauchen solche Entwicklungen erfahrungsgemäß länger, weil es hier mehr Vorschriften und Zulassungen gibt, die erfüllt werden müssen, um eine sichere Bedienung gewährleisten zu können. Schließlich hätte die spielend leichte Steuerung über Sprache, wie von verschiedenen Voice Assistants bekannt, bei einer Produktionsanlage möglicherweise verheerende Folgen. Maschine ist, wie bereits erwähnt, eben nicht gleich Maschine. Darum sind HMI-Systeme auch so unterschiedlich.

... Weniger
