Modulare Armrest-Bedienung



Die skalierbare Lösung zeichnet sich durch eine große Variantenvielfalt aus, die den Kunden die Wahl zwischen zwölf Ausbaustufen mit unterschiedlicher Funktionsbreite und Joystick-Ausstattung bietet. Diesem hohen Individualisierungsgrad entsprechend hat RAFI rund 80 Spritzguss-Werkzeuge neu konstruiert und eine Fertigungslinie mit neuem Montageverfahren eingerichtet. Im One-Piece-Flow-Verfahren übernimmt jeweils eine Montagekraft die komplette Armrest-Fertigung entlang aller Stationen und wird dabei durch visuelle Anleitungen und eine Pick-by-Light-Kommissionierung unterstützt.

Sämtliche Komponenten und Arbeitsschritte lassen sich lückenlos nachverfolgen. Für die Fertigung kann RAFI fast durchgängig selbst entwickelte Technologien, Produktgruppen und eigene Produktionsprozesse einsetzen. Die Entwicklung des Armrest-Systems ist gemäß DIN EN ISO 25119 – AgPL c ausgeführt. Sicherheitskritische Bedienelemente für die Fahrzeug- und Hydrauliksteuerung verfügen über eine redundant ausgelegte Hardware sowie diagnosefähige Software, um das Bediensystem zuverlässig gegen Funktionsfehler abzusichern. Den bis zu vier verbauten Joystick-Varianten liegen unterschiedliche JOYSCAPE-Technologieplattformen von RAFI zugrunde. Die Bewegungserfassung erfolgt durch kontaktlose, verschleißfreie Hall-Sensoren mit einer Lebensdauer von mindestens fünf Millionen Betätigungszyklen.

Integrierte Schirmbleche schützen die Sensorik gegen magnetische Fremdfeldeinwirkung. Neu entwickelte einachsige Linearjoysticks mit Rastfunktion ermöglichen die Ansteuerung zusätzlicher Hydraulikfunktionen. Die Silikontastaturen sind mit RAFI-Mikrotastern der Serie MICON 5 bestückt. Diese äußerst kompakte Tasterreihe zeichnet sich durch ein markantes taktiles Feedback aus. Hochwertige Goldkontakte sorgen für dauerhafte Schaltsicherheit. Für sicherheitskritische Funktionen kommen die ausfallsicheren, redundant ausgelegten Mikrotaster MICON 5 Safety zum Einsatz.

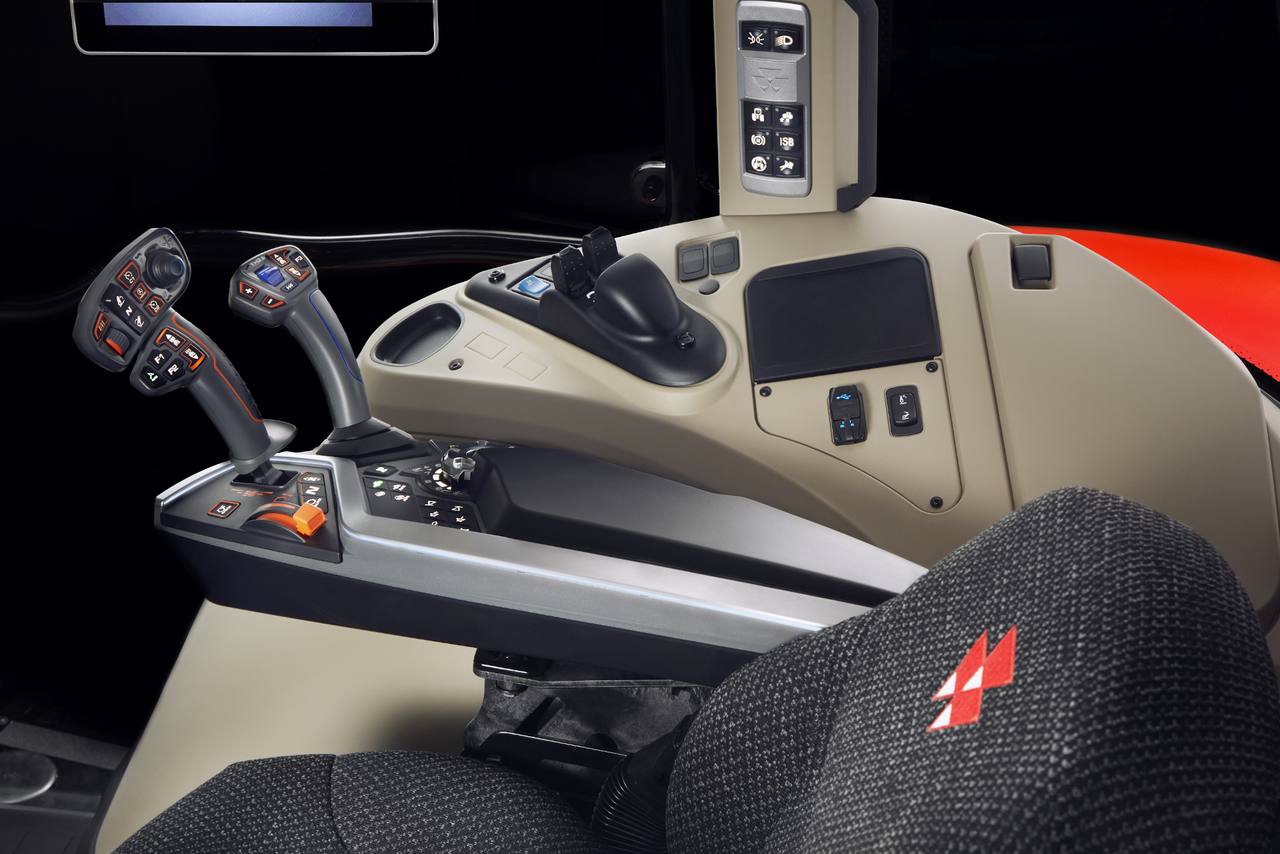

Von RAFI in zwölf Ausbaustufen gefertigte multifunktionale Armreststeuerung für die neue Traktorengeneration von Massey Ferguson
